CAD Daten für die technische Dokumentation und Ersatzteilanwendungen aufbereiten

Viele technische Produkte müssen mit der passenden Dokumentation ausgeliefert werden, die aus Texten, Grafiken und Illustrationen besteht. Daneben müssen CAD Daten auch für Ersatzteilanwendungen aufbereitet werden. Für diese Zwecke hat KISTERS mehrere neue Funktionen entwickelt, die innerhalb der 3DViewStation Produktfamilie über eine benutzerfreundliche Bedienschnittstelle genutzt werden können.

Als Einstieg bietet die KISTERS 3DViewStation Standardfunktionalitäten zum Laden von nativen und neutralen CAD-Daten, zur Erzeugung von Selektionen, Isolation von Teilen oder Teilbaugruppen, der manuellen oder automatischen Explosion von Baugruppen mit oder ohne Verwendung von Auszugslinien und die Organisation von Inhalten in Ansichten, die für die spätere Verwendung gespeichert werden können.

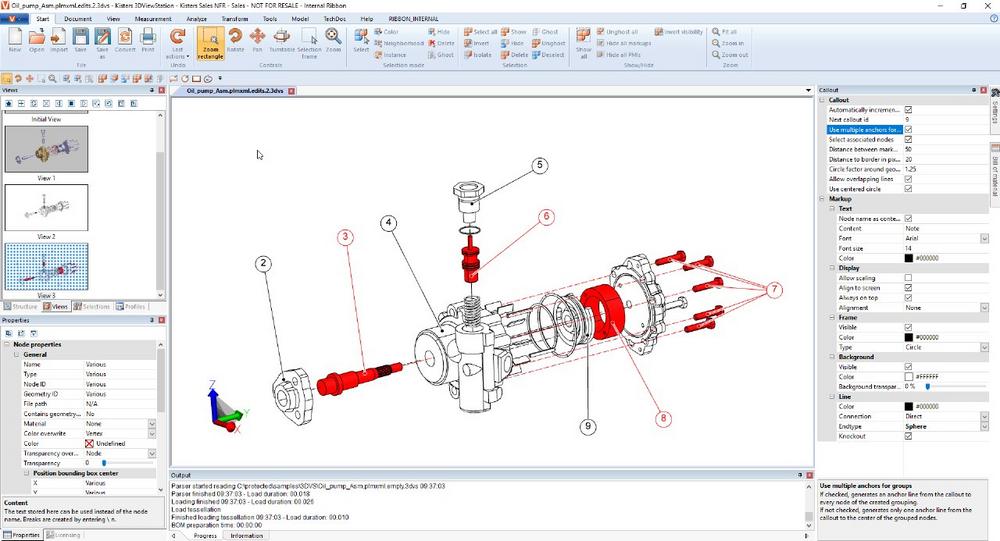

Besonders für den Einsatz bei Ersatzteilanwendungen benötigen Firmen die Möglichkeit einzelnen Teilen oder Komponenten eindeutige Positionsnummerngrafiken mit entsprechenden Verbindungslinien zuzuweisen. Wieder muss es sowohl eine interaktive Möglichkeit geben als auch eine automatisierte, bei der einer Stückliste aus Namen, Anzahl und auch Attributen die notwendigen IDs hinzugefügt werden. Dazu können in der KISTERS 3DViewStation viele Eigenschaften definiert werden wie Form, Farben, Text Fonts und Größen sowie Eigenschaften der Verbindungslinien und Anhaftungspunkte. Positionsnummerngrafiken können einzeln manuell erzeugt und positioniert werden oder aber automatisch inkl. mehrerer Möglichkeiten des Arrangements, wie z.B. oben und unten oder nahe an den Objekten. Es gibt sogar Optionen um die Positionsnummerngrafiken während des Drehens immer wieder neue zu arrangieren oder um manuell festgelegte Positionen zu fixieren.


Das Ergebnis kann sowohl klassisch in 3D geshadet werden oder als typische technische Illustration in schwarz / weißer Liniengrafik dargestellt werden. Um die Arbeitsergebnisse in Redaktionssystemen oder Ersatzeilanwendungen zu verwenden, können sie entweder als Bild oder 2D Vektorzeichnung exportiert oder einfach als 3D Modell gespeichert werden. Wichtig zu wissen ist, dass die angesprochenen Funktionen sowohl in der 3DViewStation Desktop als auch WebViewer Version zur Verfügung stehen. Da beide Produkte über die notwendigen high-level APIs verfügen, können sie nicht nur standalone sondern auch integriert genutzt werden, z.B. zusammen mit einem ERP, PLM System oder Ersatzteilanwendung.

Die KISTERS 3DViewStation steht für eine moderne Oberfläche, performantes Viewing, fortgeschrittene Analyse und Integrationsfähigkeit in führende Systeme. Die 3DViewStation verfügt über viele aktuelle Importer für 3D und 2D Daten von u.a. Catia, Creo, NX, Inventor, Solidworks, SolidEdge, Inventor, JT, 3D-PDF, STEP, DWG, DXF, DWF, MS Office und viele andere.

Alle Neuerungen & Verbesserungen können auch in unserem Blog unter http://blog.kisters.de nachgelesen werden.
