EVT WireInspector für korrekte Kabelbestückung

Mit dem neuen EVT WireInspector können Kabel auf korrekte Kontaktbelegung geprüft werden. Das System kann sowohl an einem manuellen Arbeitsplatz zum Einsatz kommen, als auch bei der automatischen Kabelkonfektion direkt online, in der Maschine integriert werden.

Mit dem einfach ein zu lernenden "OneButton train", wird die Definition der Kabelfarben wie auch die Position mit einem einzigen Tastendruck erledigt. Es ist nur vor zu geben, welche Farbe an welcher Position zu sein hat. Das kann über einen Golden Part, d.h. ein Gutteil, erfolgen. And diesem Gutteil lernen dann alle Prüffenster automatisch die Farbe und generieren ein entsprechendes Ergebnisprotokoll. Das einfachste Systemergebnis ist, dass sich alle Kabel an der richtigen Position befinden. Es kann aber auch ein detailliertes Protokoll erstellt werden, an welcher Position ein Fehler aufgetreten ist und um welchen Fehler es sich handlet, wie z.B. falsche Farbe, Kabel nicht vorhanden, usw.

Das System ermöglicht es auch Bauteile in unterschiedlichen Positionen und Drehlagen zu prüfen, es ist also nicht unbedingt notwendig die Bauteile in einer genau festgelegten Drehlage vor der Kamera zu haben.

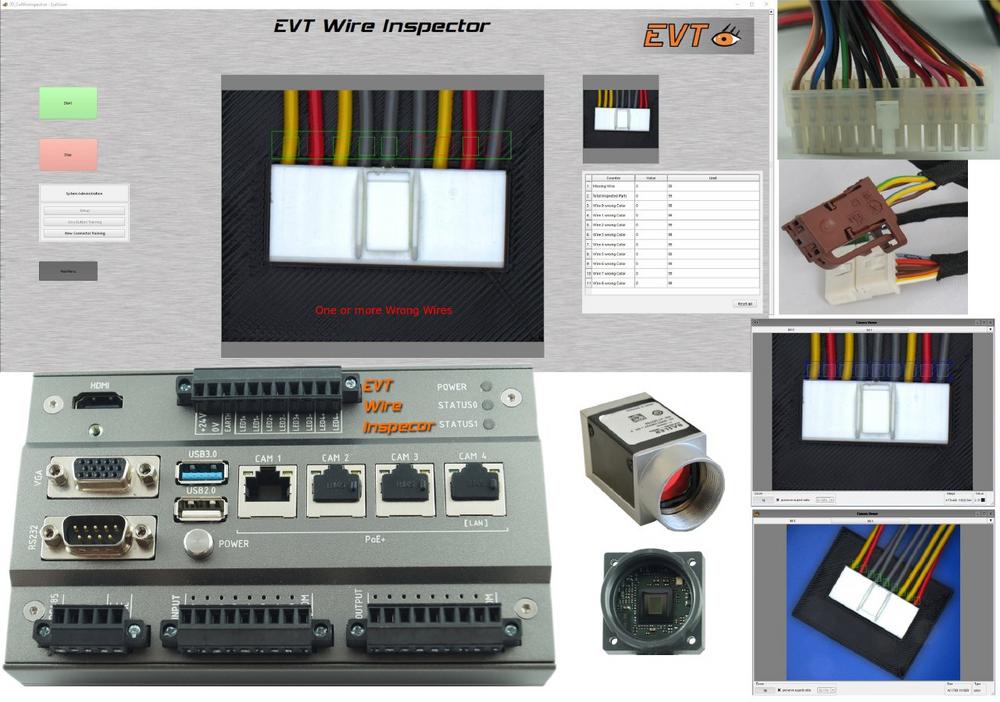

Zur Einbindung des EVT WireInspector stehen digitale I/O (8 Ein- und 8 Ausgänge in 24 V Technologie) zur Verfügung. Damit kann z.B. an einem Handarbeitsplatz direkt eine Signalleuchte angesteuert werden um einen Fehler zu signalisieren. Gleichzeitig wird am angeschlossenen Monitor auch noch genau dargestellt, welche Leitungen betroffen sind. Die betroffenen Leitungen sind Rot markiert. Die korrekte Bestückung ist im Referenzbild zu sehen. Der Einrichter hat die Möglichkeit im Fehlerfall auch noch die korrekte Farbe an der Fehlposition einzublenden.

Das System kann mit beliebig vielen Steckern vorkonfigurieren werden, wodurch sich schnell verschiedene Stecker oder Bestückungsvarianten prüfen lassen. Diese können entweder über einen Leitrechner oder aber ein Codeleser an das System übergeben werden. Hierfür verfügt das System über verschiedene Eingänge. Für den Handarbeitsplatz würde sich z.B. ein Barcodescanner an der RS232 Schnittstelle empfehlen.

Die Adaption der Inspektion für diese komplexen Kabel Erfolgt ebenfalls komplett grafisch und kann mit wenigen Mausklicks realisiert werden. Welches das optimale Hardwaresetup für die jeweilige Konfektion ist, kann direkt bei EVT angefragt werden.

Bei vollautomatischen Systemen stehen verschiedene Schnittstellen zur Verfügung. Hier gibt es verschiedene Optionen z.B. die direkte Profinet Anbindung an eine SPS, an welche das Prüfergebnis ebenfalls über Profinet geliefert wird. Natürlich steht auch die I/O basierte Kommunikation über 24 V zur Auswahl.

Der EVT WireInspector wird standardmäßig mit einer Kamera, abhängig von der Größe des zu prüfenden Steckers, in verschiedenen Auflösungen geliefert. Es stehen 1, 2, 5 und 6 MPixel Kameras zur Auswahl. Kundenspezifisch ist es auch möglich noch höhere Auflösungen oder mehrere Kameras einzusetzen.

Das kleinste EVT WireInspection System wird mit einem intelligenten Kamerakopf mit integrierten LEDs geliefert. Bei allen anderen Systemen stehen verschiedene Beleuchtugnen, basieren auf weißen LEDs zur Verfügung. Es kann aus unterschiedlichen Beleuchtungkomponenten gewählt werden, die direkt an den emSens Controller angeschlossen und gesteuert werden können. Der emSens Controller hat die Möglichkeit bis zu viel unabhängige Lichtquellen direkt anzusteuern, um eine optimale Ausleuchtung auch schwieriger Kabel mit unterschiedlichen Farbkennzeichnungen z.B. Leitungen mit weiß/blau/rot zu detektieren.

Der WireInspector enthält ausführliche Statistiken. Dadurch kann erkannt werden, welche Merkmale häufig fehlerhaft sind, z.B. an Position 1 wird mit einer Häufigkeit von 30% ein falsches Kabel detektiert. Durch die genaue Fehleranalyse kann dann konkret in den Herstellungsprozess eingegriffen werden.

Dem Anwender stehen eine Vielzahl von Optionen offen, z.B. die Speicherung der Daten in einer SQL Datenbank oder automatische Abgleich mit Protokollierung des jeweiligen Steckers mit dem Leitrechner. Das System ist optimal vorbereitet auch Codes von den Steckern zu lesen und diese mit dem Prüfergebnis des Steckers zu protokollieren oder direkt an dienen angeschlossenen Leitrechner zu senden. Somit kann eine 100%ige Rückverfolgbarkeit für jeden Stecker erreicht werden.
