Tipps für effizienteres Arbeiten mit 3D-CAD-Visualisierungssoftware

Fertigungsunternehmen stehen unter wachsendem Druck, Entwicklungszeiten zu verkürzen, Fehler früher zu erkennen und den Digital Thread durchgängig abzubilden. Im digitalen Zeitalter entstehen entlang des gesamten Produktlebenszyklus hinweg riesige Mengen an CAD-Daten. Die große Herausforderung für Fertigungsunternehmen besteht darin, diese umfassend entlang der Wertschöpfungskette nutzbar zu machen – von der Entwicklung über Produktion, Technische Dokumentation und Qualitätssicherung bis hin zu Review und Marketing. Eine leistungsfähige 3D-CAD-Visualisierungssoftware spielt dabei eine zentrale Rolle. Anhand der neuen KISTERS 3DViewStation lässt sich besonders gut veranschaulichen, welche grundlegenden Maßnahmen, Funktionalitäten und Vorgehensweisen besonders geeignet sind, um Prozesse mit Hilfe von Visualisierung von CAD-Daten maximal effizient und benutzerfreundlich zu gestalten.

Intuitive Bedienung: Effizienz ohne Schulungsaufwand

Software muss nicht kompliziert sein. Eine klare, intuitive Bedienung ermöglicht es auch neuen Anwendern, sofort produktiv zu arbeiten. Die KISTERS 3DViewStation wurde bewusst so gestaltet, dass ihre Funktionen selbsterklärend sind. Unternehmen profitieren von minimalem Trainingsbedarf und einer schnellen Integration in bestehende Engineering-Prozesse.

Benutzeroberfläche optimieren: Individuelle Layouts für individuelle Workflows

Eine gut strukturierte Oberfläche spart Zeit und reduziert Fehlklicks. Die KISTERS 3DViewStation ist durch die Office-ähnliche Ribbon-Oberfläche an sich schon intuitiv. Anwender profitieren zusätzlich davon, das Layout an ihren persönlichen Arbeitsstil und entsprechend ihrer benötigten Funktionen anpassen zu können. Die KISTERS 3DViewStation erlaubt es beispielsweise, dass Fenster ein- und ausgeblendet, verschoben oder abgedockt werden. Damit reduziert sich der Aufwand für wiederkehrende Aufgaben erheblich. Gleichzeitig wird der Einstieg für neue Nutzer vereinfacht.

Statt manuelles Suchen: Intelligente Filter- und Selektionsfunktionen nutzen

3D-Modelle werden immer komplexer. Je größer die Baugruppen, desto wichtiger ist eine präzise Navigation. Moderne Visualisierungstools bieten dafür leistungsstarke Such- und Filtermechanismen, sodass große CAD-Strukturen schneller beherrschbar sind.

Mit der 3DViewStation lassen sich Bauteile anhand von Attributen, Namen, Typ, Farbe oder beliebigen Metadaten innerhalb von Sekunden finden. Ob das Filtern nach Fertigungsinformationen (PMI), Version, Objekttyp und anderen Kriterien oder das schnelle Lokalisieren eines ganz bestimmten Bauteils, zum Beispiel mittels Freitextsuche innerhalb einer vorgefilterten Gruppe: Anwender gelangen mithilfe der intuitiven und intelligenten Filterfunktionen ohne Umwege direkt zu relevanten Komponenten – ein entscheidender Vorteil bei umfangreichen CAD-Strukturen. Darüber hinaus steht für komplexere Suchen die Rule-Engine zur Verfügung, die das Ausführen von booleschen Ausdrücken unterstützt.

Auch das Selektieren von Einzelteilen oder Baugruppen ist flexibel möglich. Eine visuelle Selektion mit sofortiger Hervorhebung erfolgt durch direktes Anklicken im Modellbereich oder Strukturbaum sowie durch Aufziehen eines Rechtecks. Die interaktive Mehrfachauswahl wie im Windows Explorer, die Nachbarschaftssuche oder die Umkehrselektion sind nur ein Auszug der Vielzahl an weiteren Selektionsmöglichkeiten in der 3DViewStation.

Informationen strukturieren: Ansichten und Markups organisiert erstellen und verwalten

Für technische Reviews und Abstimmungen sind die richtigen Funktionen zur Dokumentation und Kommunikation entscheidend. Die KISTERS 3DViewStation stellt die 3D-Markup-Werkzeuge Text, Kreis, Rechteck und Freihand zur Verfügung. Zudem ist es hilfreich, relevante Perspektiven und Markups klar zu strukturieren. Die 3DViewStation bietet hier die Möglichkeit, Ansichten in Gruppen zu organisieren und so Review-Meetings, Prüfabläufe oder Änderungsprozesse deutlich zu vereinfachen. Teams behalten jederzeit den Überblick und können schneller Entscheidungen treffen.

Zeitgewinn durch Performance und Automatisierung

Große Datenmengen in Sekunden laden: In vielen Projekten entscheidet die Ladezeit darüber, wie flüssig ein Review- oder Analyseprozess abläuft. Die 3DViewStation ist dafür ausgelegt, selbst sehr große CAD-Modelle innerhalb weniger Sekunden zu öffnen. Das reduziert Wartezeiten und verbessert die Reaktionsfähigkeit und die Akzeptanz der Anwender. Als Beispiel kann ein Unternehmen mit rund 2.000 Mitarbeitenden genannt werden, bei dem sich die Kosten allein durch Warten auf etwa 2 Millionen USD jährlich summierten. Durch den Einsatz der KISTERS 3DViewStation ließen sich diese Wartezeiten und die damit verbundenen Kosten deutlich reduzieren.

Wer kürzest mögliche Ladezeiten benötigt, nutzt das Batchtool KAS, mit dem nach einer Änderung der CAD-Daten die leichtgewichtigen Visualisierungsdaten automatisch aktualisiert werden. So stehen sie beim Zugriff durch einen Anwender unmittelbar und ohne Verzögerung zur Verfügung. Der Einsatz des KAS führt zu erheblichen Effizienzsteigerungen. So kann beispielsweise eine 5 GB Catia Baugruppe, die im nativen Lademodus 5 Minuten Ladezeit benötigt, nach der Konvertierung in das 3DVS Format in nur noch 1 Sekunde geladen werden – ohne Informationsverlust.

Flexibel, Geräte-unabhängig und mobil: 3DViewStation WebViewer

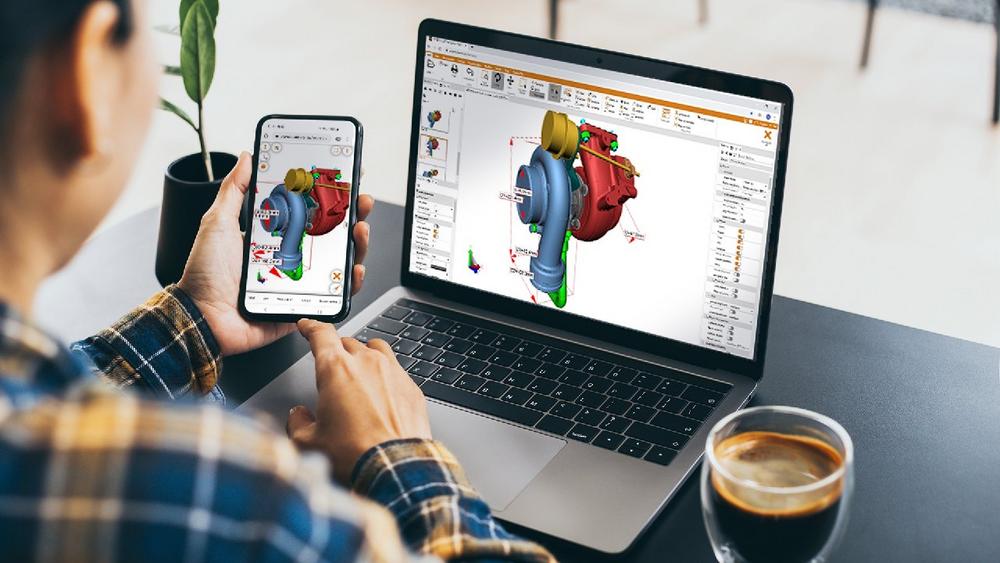

Mit dem WebViewer steht die 3DViewStation auch vollständig browserbasiert zur Verfügung – ohne Installation, auf jedem Gerät und überall. Diese Flexibilität unterstützt moderne Arbeitsmodelle, weltweite Kollaboration und den Gedanken des durchgängigen Digital Thread: Alle relevanten Stakeholder greifen jederzeit auf aktuelle Daten zu, egal ob am Desktop, Tablet oder Smartphone.

Dokumentationsquellen der Software gezielt nutzen

Sollten doch mal Unsicherheiten oder Fragen bei der Bedienung auftauchen, profitieren Anwender besonders, wenn der Software-Anbieter gut gepflegte Dokumentationsquellen bereitstellt. Nutzer der Kisters 3DViewStation können hier sowohl auf die in der Anwendung selbst verfügbaren Beschreibungen zur aktuell verwendeten Funktion als auch dem allgemein zugänglichen online Help-Center zurückgreifen. Dieses ist auch aus der 3DViewStation heraus direkt mit einem Suchfeld zu erreichen.

Fazit: Effizienz entsteht durch starke Tools – und durchdachte Nutzung

Der richtige Umgang mit 3D-CAD-Visualisierungslösungen kann den Unterschied zwischen langsamen, komplexen Prozessen und einem effizienten, reaktionsschnellen Engineering ausmachen. Mit ihrer Kombination aus hoher Performance, intuitiver Bedienung, flexibler Anpassbarkeit, umfassenden Automatisierungsmöglichkeiten und über 180 Funktionen bietet die KISTERS 3DViewStation ideale Voraussetzungen, um den Digital Thread effizient zu gestalten und Entwicklungsprozesse wirkungsvoll zu beschleunigen.

Über die 3DViewStation

Die Kisters 3DViewStation steht für eine moderne Oberfläche, performantes Viewing, fortgeschrittene Analyse und Integrationsfähigkeit in führende Systeme. Die 3DViewStation verfügt über viele aktuelle Importer für 3D und 2D Daten von u.a. Catia, Creo, NX, Inventor, Solidworks, SolidEdge, Inventor, Revit, JT, 3D-PDF, STEP, DWG, DXF, DWF, MS Office und viele andere.

Die Kisters 3DViewStation wird nahe an Kundenanforderungen entwickelt und ist als Desktop, VR-Edition und HTML5 Web-Version verfügbar. Dazu gibt es die online Kollaborationsplattform VisShare. Alle Produktvarianten sind dank APIs für den Einsatz in PLM-, ERP- oder anderen Management-Systemen wie Produkt-Konfiguratoren und Ersatzteilanwendungen vorgesehen. Für Cloud-, Portal- und Web-Anwendungen steht die HTML5-basierte WebViewer Version zur Verfügung, die keinerlei Client-Installation erfordert. Alle Datenformate können in Kombination mit den intelligenten Navigations- und Hyperlinkfunktionen genutzt werden, um den Anforderungen komplexer Integrationsszenarien gerecht zu werden.
